LED調試手冊

1、探測設備

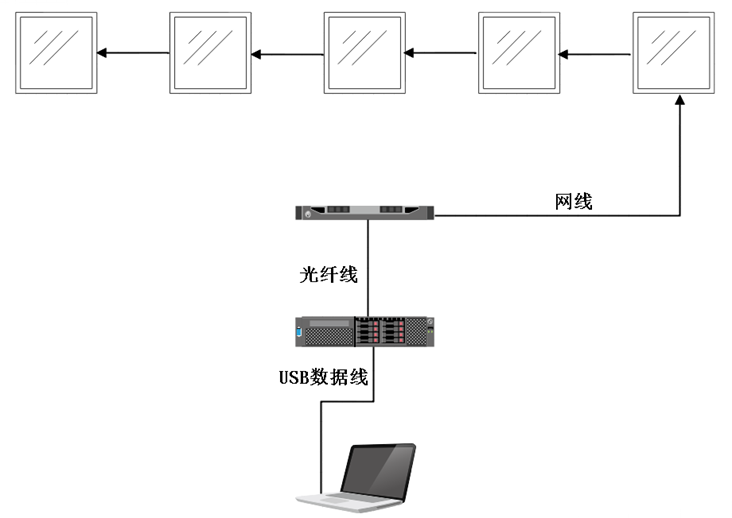

步驟1箱體通過網線與光纖收發器連接，光纖收發器通過光纖線與發送器連接，發送器通過 USB 數據線與計算機連接。如圖 1.1 所示

長沙LED顯示屏—湖南LED顯示屏—湖南創斯特電子科技有限公司



               圖1.1 設備連接圖

步驟2打開 LED 軟件，雙擊“屏幕配置”，輸入授權密碼進入屏幕配置-設備信息界面。
步驟3點擊探測設備按鈕，探測設備信息。

2、配置收發器

步驟1點擊“發送器設置”按鈕，切換到發送器設置 Tab 頁。
步驟2 修改畫布大小，使其與輸入信號的分辨率保持一致。

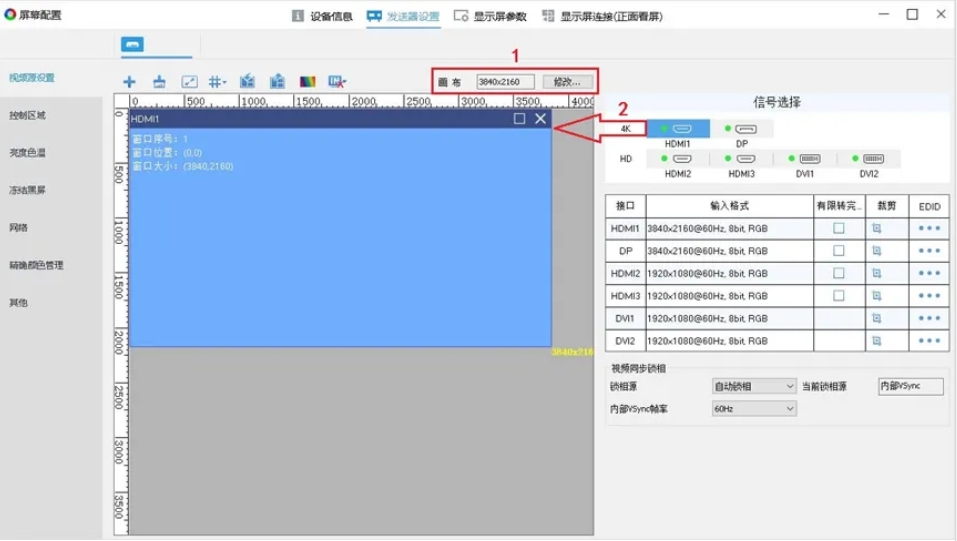

步驟3 選擇需要顯示的信號源，拖拽到畫布區域，使其顯示正常，如圖 2.1 所示。

長沙LED顯示屏—湖南LED顯示屏—湖南創斯特電子科技有限公司



圖2.1 視頻源設置

3、配置顯示屏參數

步驟1點擊“顯示屏參數”按鈕，切換到顯示屏參數 Tab 頁。
步驟2 通過“加載參數文件”或“智能設置”配置正確的接收卡參數。

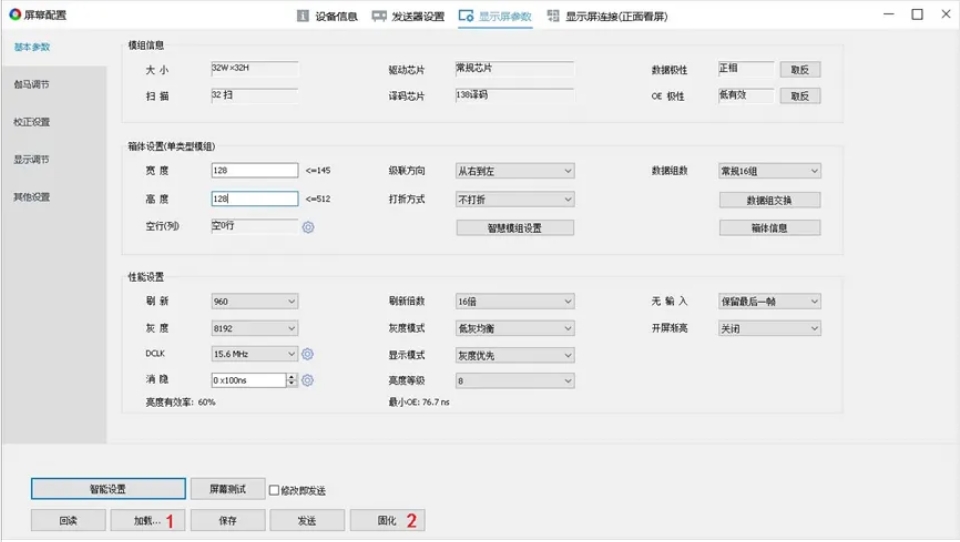

步驟3 參數配置完成后，點擊固化按鈕，將參數固化到接收卡上，如圖3.1 所示。

長沙LED顯示屏—湖南LED顯示屏—湖南創斯特電子科技有限公司



圖3.1 固化顯示屏參數

4、配置顯示屏連接線關系

步驟1點擊“顯示屏連接”按鈕，切換到顯示屏連接 Tab 頁。
步驟2 根據箱體的數量和大小，配置“接收卡數量”和“選中卡信息”。

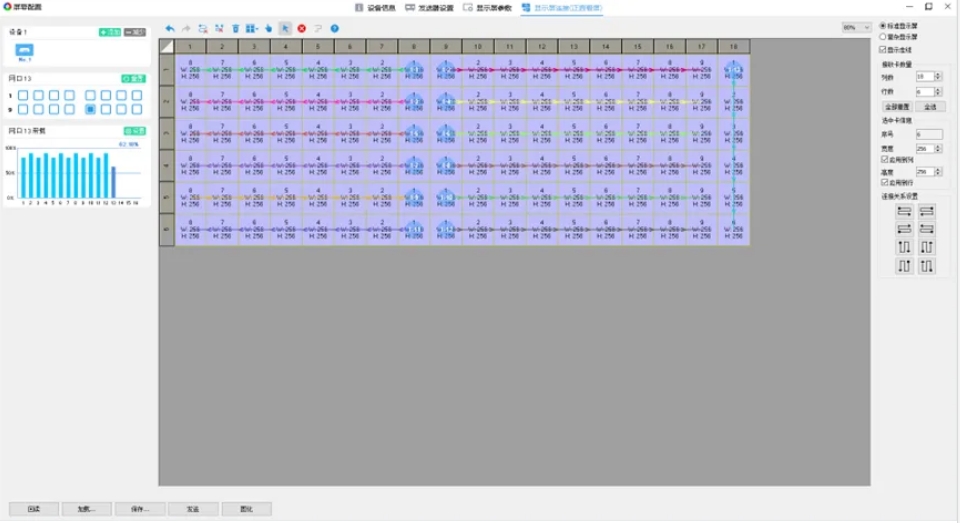

步驟3 選擇對應網口，按每個網口下的箱體數量和物理連接方式，設置箱體連接關系，如圖 4.1 所示。
步驟4 固化當前設置的連接關系到接收卡，點亮 LED 顯示屏。


長沙LED顯示屏—湖南LED顯示屏—湖南創斯特電子科技有限公司


圖4.1 箱體連接設置
